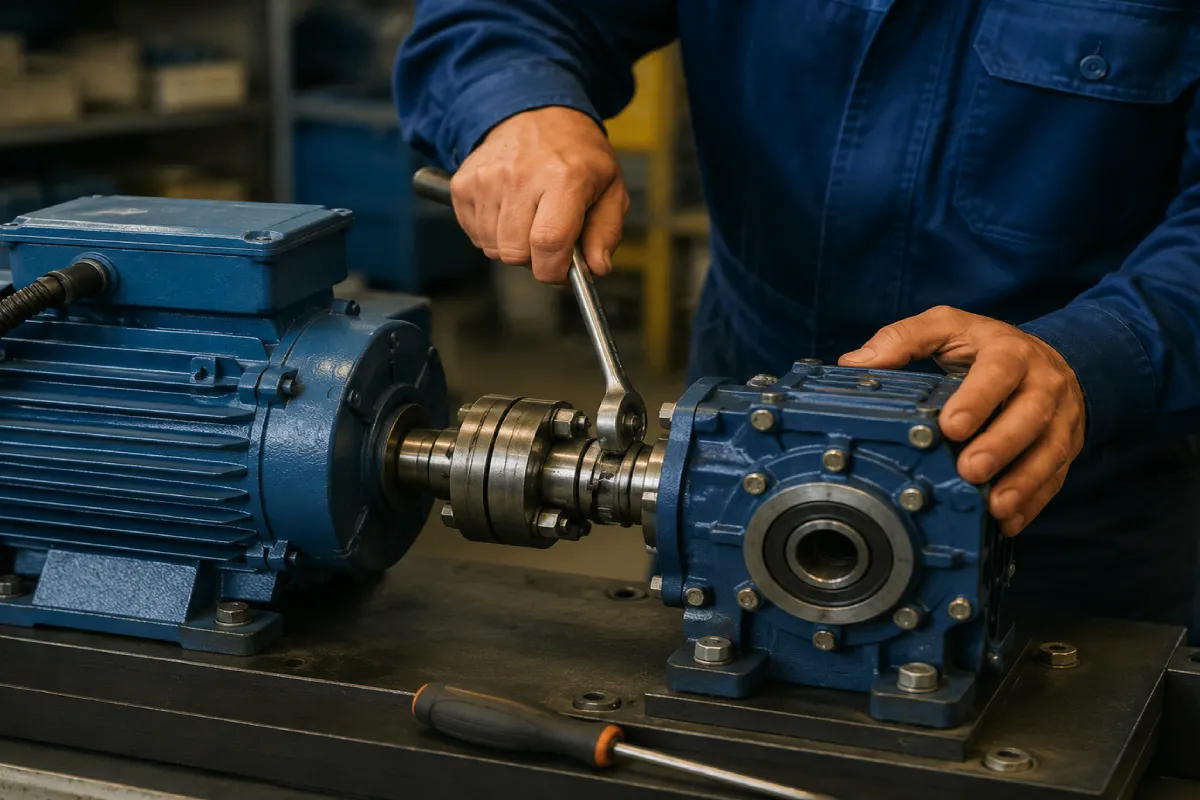

راهنمای نصب الکتروموتور روی گیربکس
بیشتر خرابیهایی که در مجموعههای الکتروموتور و گیربکس صنعتی دیده میشود، به کیفیت ساخت قطعات مربوط نیست؛ بلکه نتیجه نصب اشتباه است. بارها پیش آمده یک الکتروموتور کاملاً سالم، تنها چند هفته پس از راهاندازی دچار لرزش، افزایش دما یا حتی خرابی بلبرینگ شده است. وقتی علت بررسی میشود، مشخص میشود موتور و گیربکس از ابتدا همراستا نبودهاند یا پیچهای اتصال به درستی سفت نشدهاند.
اگر قصد دارید یک الکتروموتور را روی گیربکس نصب کنید، دانستن چند نکته ساده میتواند از هزینههای سنگین تعمیرات جلوگیری کند. در این مقاله، مراحل نصب را دقیق و بر اساس تجربه عملی بررسی میکنیم تا بتوانید با اطمینان بیشتری مجموعه را راهاندازی کنید.
بیشتر بخوانید..برای دانستن کاربرد گیربکسهای Bonfiglili بهترین برند ایتالیایی چبست؟
چرا نصب صحیح الکتروموتور روی گیربکس اهمیت دارد؟
هدف از اتصال الکتروموتور به گیربکس، انتقال توان با کمترین میزان اتلاف انرژی است. اگر این اتصال به درستی انجام نشود، علاوه بر کاهش راندمان، فشار زیادی به بلبرینگها، شفت، کوپلینگ و حتی خود گیربکس وارد خواهد شد.
رایجترین مشکلات ناشی از نصب اشتباه عبارتاند از:
- لرزش بیش از حد دستگاه
- صدای غیرعادی هنگام کار
- افزایش دمای موتور
- خرابی زودهنگام بلبرینگها
- شکستگی کوپلینگ
- نشتی روغن گیربکس
- کاهش عمر مفید تجهیزات
به همین دلیل، مرحله نصب را نباید صرفاً یک کار مکانیکی ساده در نظر گرفت.
ابزارهای موردنیاز برای نصب
قبل از شروع کار، ابزارهای لازم را آماده کنید.
| ابزار | کاربرد |
|---|---|
| آچار بکس | باز و بسته کردن پیچها |
| ترک متر | سفت کردن استاندارد پیچها |
| ساعت اندیکاتور | کنترل همراستایی |
| فیلر گیج | بررسی فاصلهها |
| تراز صنعتی | کنترل سطح نصب |
| کولیس | اندازهگیری دقیق |
| گریس مناسب | روانکاری قطعات |
| دستکش و عینک ایمنی | حفظ ایمنی |
داشتن ابزار مناسب باعث میشود دقت نصب چند برابر شود.

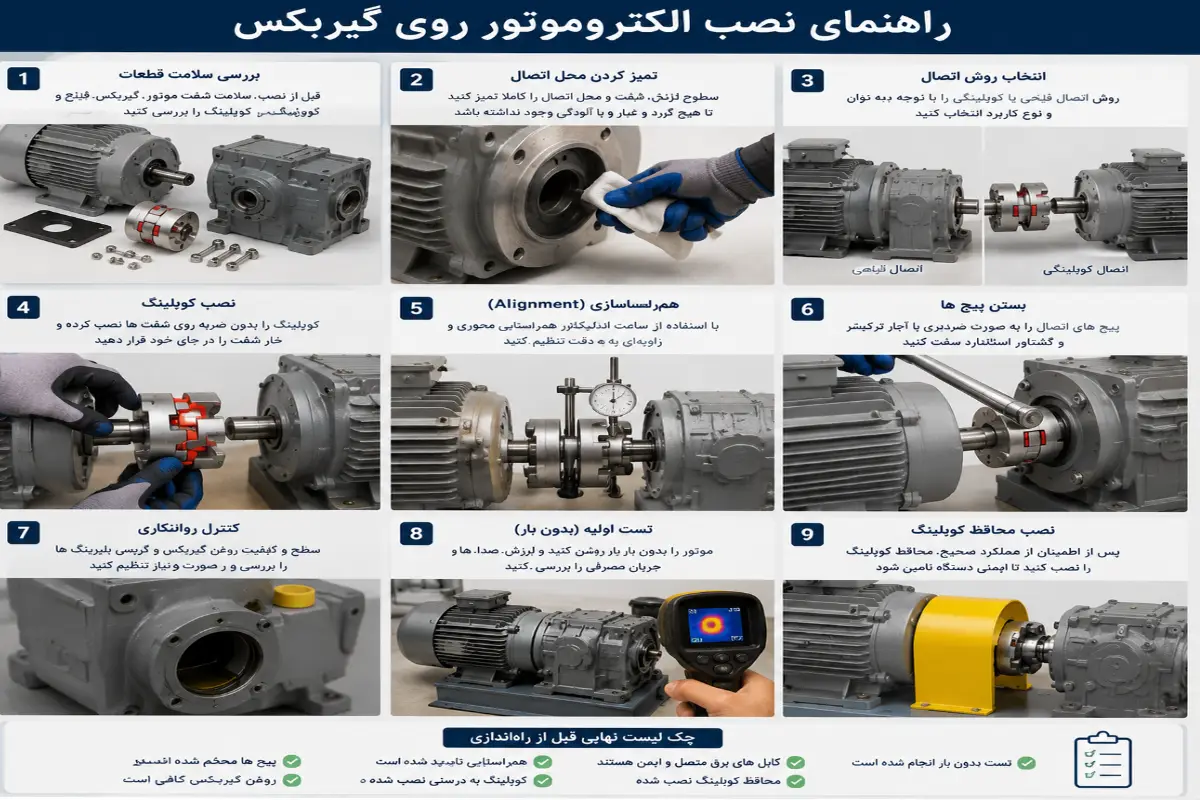

آموزش تصویری مرحله به مرحله اتصال الکتروموتور روی گیربکس
1.مرحله اول؛ بررسی سلامت قطعات
قبل از اینکه حتی اولین پیچ را ببندید، تمام قطعات را بررسی کنید.
مواردی که باید کنترل شوند:
- سلامت شفت موتور
- سلامت شفت گیربکس
- نبود ضربه روی فلنج
- سالم بودن کوپلینگ
- تمیز بودن محل اتصال
- نبود ترک یا شکستگی
گاهی تنها یک ضربه کوچک هنگام حملونقل میتواند باعث ایجاد عدم هممحوری شود.
2.مرحله دوم؛ انتخاب روش اتصال
الکتروموتورها معمولاً به دو روش به گیربکس متصل میشوند.
اتصال فلنجی
در این روش موتور مستقیماً روی فلنج گیربکس بسته میشود.
مزایا:
- نصب سریع
- اشغال فضای کمتر
- همراستایی بهتر
- لرزش کمتر
اتصال کوپلینگی
در پروژههای بزرگ معمولاً موتور و گیربکس توسط کوپلینگ به هم متصل میشوند.
مزایا:
- تحمل توان بیشتر
- تعمیرات آسانتر
- مناسب برای بارهای سنگین
3.مرحله سوم؛ تمیز کردن محل اتصال
این مرحله ساده اما بسیار مهم است.
وجود حتی مقدار کمی:
- براده فلز
- گردوغبار
- گریس اضافی
- رنگ
- زنگزدگی
میتواند باعث ایجاد اختلاف چند دهم میلیمتری شود؛ همین اختلاف کوچک در سرعتهای بالا به لرزش شدید تبدیل خواهد شد.
4.مرحله چهارم؛ همراستاسازی (Alignment)
اگر از تکنسینهای قدیمی بپرسید مهمترین مرحله نصب چیست، تقریباً همه یک پاسخ میدهند:
همراستا بودن موتور و گیربکس
در این مرحله باید محور موتور و محور گیربکس دقیقاً در یک راستا قرار بگیرند.
عدم هممحوری باعث میشود:
- کوپلینگ تحت فشار قرار گیرد.
- بلبرینگ سریع خراب شود.
- مصرف برق افزایش پیدا کند.
- راندمان کاهش یابد.
در کارخانههای بزرگ معمولاً از دستگاه لیزر Alignment استفاده میشود، اما در پروژههای کوچک ساعت اندیکاتور نیز دقت مناسبی دارد.
5.مرحله پنجم؛ نصب کوپلینگ
اگر سیستم شما از کوپلینگ استفاده میکند، نصب صحیح آن اهمیت زیادی دارد.
نکات مهم:
- کوپلینگ را با ضربه نصب نکنید.
- از گرم کردن بیش از حد خودداری کنید.
- خار شفت کاملاً در جای خود قرار گیرد.
- پیچها ضربدری بسته شوند.
این موارد ساده از آسیب دیدن شفت جلوگیری میکنند.
5.مرحله ششم؛ بستن پیچها
یکی از اشتباهات رایج، سفت کردن نامنظم پیچها است.
بهترین روش:
- ابتدا همه پیچها نیمه سفت شوند.
- سپس به صورت ضربدری بسته شوند.
- در پایان با ترک متر، گشتاور استاندارد اعمال شود.
این روش باعث توزیع یکنواخت نیرو روی فلنج خواهد شد.
7.مرحله هفتم؛ کنترل روانکاری
قبل از روشن کردن دستگاه بررسی کنید:
- روغن گیربکس کافی باشد.
- گریس بلبرینگها مناسب باشد.
- نشتی وجود نداشته باشد.
راهاندازی بدون روغن میتواند تنها در چند دقیقه به گیربکس آسیب جدی وارد کند.
8.مرحله هشتم؛ تست اولیه
قبل از اینکه بار اصلی روی دستگاه قرار گیرد، موتور باید بدون بار تست شود.
در این مرحله بررسی کنید:
- صدای غیرعادی وجود نداشته باشد.
- لرزش کم باشد.
- دمای موتور طبیعی باشد.
- آمپر مصرفی در محدوده مجاز قرار گیرد.
اگر هر مورد غیرعادی مشاهده شد، دستگاه را متوقف کرده و دوباره همراستایی را کنترل کنید.
اشتباهات رایج هنگام نصب الکتروموتور روی گیربکس
بر اساس تجربه تعمیرکاران صنعتی، این موارد بیشترین خرابی را ایجاد میکنند:
| اشتباه | نتیجه |
|---|---|
| همراستا نبودن شفت | خرابی بلبرینگ |
| استفاده از پیچ نامناسب | شل شدن موتور |
| ضربه زدن به شفت | آسیب به بلبرینگ |
| سفت نکردن استاندارد پیچها | لرزش دستگاه |
| نصب روی پایه ناهموار | شکستگی فلنج |
| روشن کردن بدون روغن | خرابی گیربکس |
چکلیست قبل از راهاندازی
قبل از روشن کردن مجموعه، این موارد را یک بار دیگر بررسی کنید:
- ✅ پیچها محکم شدهاند.
- ✅ موتور تراز است.
- ✅ شفتها همراستا هستند.
- ✅ کوپلینگ صحیح نصب شده است.
- ✅ روغن گیربکس بررسی شده است.
- ✅ کابلهای برق استاندارد متصل شدهاند.
- ✅ محافظ کوپلینگ نصب شده است.
- ✅ دستگاه بدون بار تست شده است.
چه زمانی بهتر است از متخصص کمک بگیریم؟
اگر مجموعه شما دارای توان بالا، گیربکس سنگین یا سیستم انتقال قدرت حساس است، انجام نصب توسط تکنسین باتجربه میتواند از هزینههای بعدی جلوگیری کند. در بسیاری از پروژههای صنعتی، هزینه یک نصب اصولی بسیار کمتر از خسارتی است که به دلیل نصب نادرست ایجاد میشود.
همچنین اگر در مرحله انتخاب تجهیزات هستید، پیشنهاد میشود پیش از خرید، مشخصات فنی الکتروموتور، نسبت تبدیل گیربکس، نوع فلنج و توان موردنیاز را بررسی کنید. انتخاب صحیح تجهیزات در کنار نصب استاندارد، عملکردی مطمئن و عمر طولانیتر سیستم را تضمین میکند. برای آشنایی با مدلهای مختلف و انتخاب گزینه مناسب پروژه، میتوانید از صفحه لندینگ خرید الکتروموتور و گیربکس صنعتی نیز استفاده کنید تا متناسب با نیاز خط تولید خود بهترین ترکیب را انتخاب نمایید.
خلاصه
نصب الکتروموتور روی گیربکس تنها چند پیچ بستن نیست؛ بلکه فرآیندی است که دقت در آن مستقیماً روی عملکرد، مصرف انرژی و طول عمر تجهیزات تأثیر میگذارد. رعایت اصولی مانند همراستاسازی، استفاده از ابزار مناسب، بستن استاندارد پیچها و انجام تست اولیه، از بروز بسیاری از خرابیهای رایج جلوگیری میکند. اگر این مراحل با حوصله و دقت انجام شوند، مجموعه الکتروموتور و گیربکس میتواند سالها با حداقل استهلاک و حداکثر راندمان به کار خود ادامه دهد.
