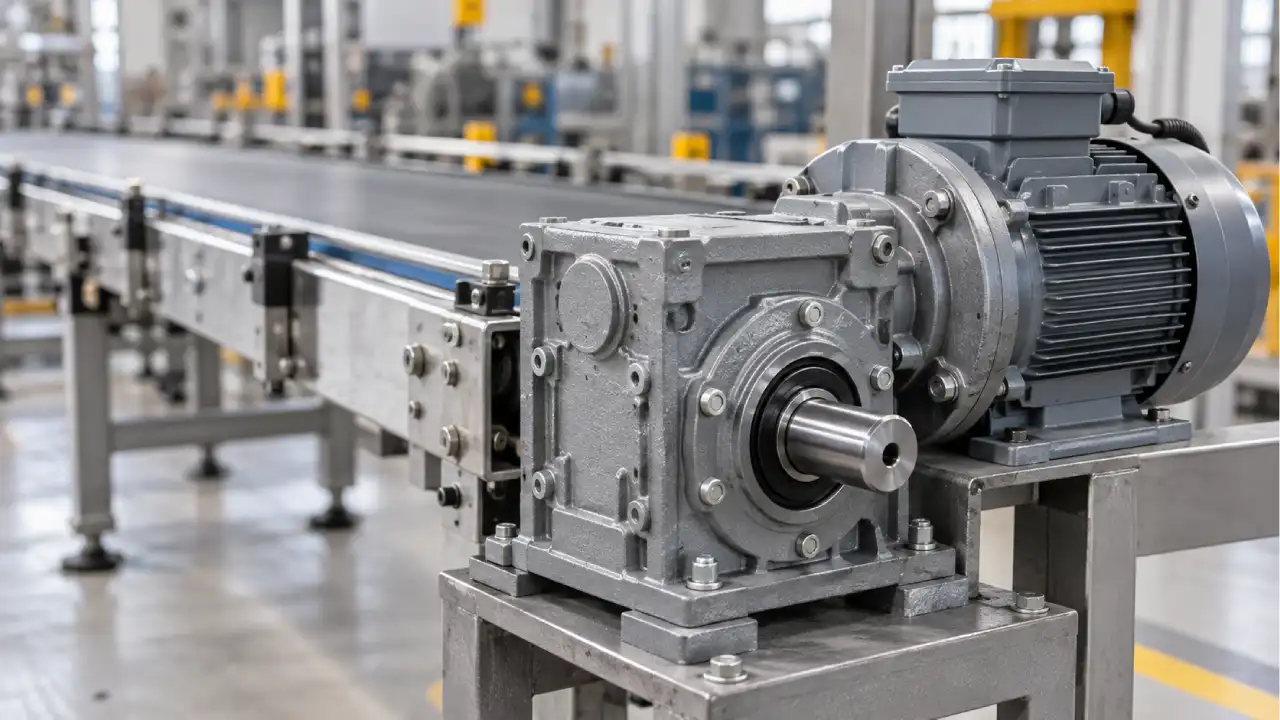

انواع گیربکس حلزونی آشنا شوید
گیربکس حلزونی به‌دلیل طراحی جمع‌وجور و قرارگیری محور ورودی و خروجی در زاویه‌ای نزدیک به ۹۰ درجه، در بسیاری از ماشین‌آلات صنعتی استفاده می‌شود. این گیربکس می‌تواند سرعت موتور را کاهش دهد و گشتاور خروجی را افزایش دهد؛ اما انتخاب آن فقط با توجه به توان موتور انجام نمی‌شود. نوع اتصال موتور، شکل خروجی، نسبت تبدیل، گشتاور موردنیاز و شرایط کار دستگاه نیز اهمیت دارند.
در بازار ایران، نام‌هایی مانند VF، VF-FC، MVF و MVF-FC برای معرفی شکل‌های مختلف گیربکس حلزونی رایج‌اند. تفاوت این مدل‌ها بیشتر به نحوه اتصال ورودی و خروجی مربوط می‌شود. در کنار آن‌ها، خانواده‌هایی مثل NMRV، Bonfiglioli VF/W و SEW S نیز در بازار و کاربردهای صنعتی شناخته شده‌اند. در ادامه، ساختار گیربکس حلزونی و تفاوت این مدل‌ها را بررسی می‌کنی
گیربکس حلزونی از دو جزء اصلی تشکیل می‌شود: ماردون و چرخ‌دنده حلزونی. ماردون به محور ورودی متصل است و هنگام چرخش، چرخ‌دنده خروجی را به حرکت درمی‌آورد. محور ورودی و خروجی معمولاً عمود بر هم قرار می‌گیرند؛ به همین دلیل، این گیربکس برای دستگاه‌هایی که به انتقال حرکت با تغییر جهت نیاز دارند مناسب است.
نسبت تبدیل مشخص می‌کند سرعت خروجی نسبت به سرعت ورودی چقدر کاهش پیدا کند. برای نمونه، اگر دور موتور زیاد باشد و دستگاه به حرکت آرام‌تری نیاز داشته باشد، می‌توان گیربکسی با نسبت تبدیل متناسب انتخاب کرد. بااین‌حال، کاهش دور به‌تنهایی معیار انتخاب نیست؛ گشتاور خروجی، نوع بار و مدت کارکرد نیز باید بررسی شوند.
انواع گیربکس حلزونی بر اساس مدل و نحوه اتصال
گیربکس حلزونی VF
در مدل VF، ورودی گیربکس معمولاً به‌صورت شفت است. موتور از طریق کوپلینگ یا قطعه واسط به این محور متصل می‌شود. این مدل زمانی کاربرد دارد که اتصال موتور به گیربکس قرار است با شفت ورودی انجام شود یا طراحی دستگاه همین نوع اتصال را نیاز داشته باشد.
در سفارش مدل VF باید قطر شفت ورودی، نحوه اتصال به موتور، نوع خروجی و موقعیت نصب مشخص شود. نام VF به‌تنهایی همه جزئیات فنی را نشان نمی‌دهد و ممکن است کدگذاری دقیق میان سازندگان متفاوت باشد.
گیربکس حلزونی VF-FC
مدل VF-FC ترکیبی از ورودی شفت‌دار و خروجی فلنج‌دار است. فلنج خروجی امکان اتصال گیربکس به سطح یا بدنه دستگاه را فراهم می‌کند و در بعضی طراحی‌ها به نصب منظم‌تر مجموعه کمک می‌کند.
پیش از خرید، ابعاد فلنج، محل سوراخ‌ها و نوع خروجی باید با نقشه دستگاه هماهنگ شوند. شباهت ظاهری دو گیربکس تضمین نمی‌کند که بدون تغییر روی یکدیگر نصب شوند.
گیربکس حلزونی MVF
در مدل MVF، اتصال ورودی برای نصب مستقیم موتور طراحی می‌شود؛ بنابراین در بسیاری از کاربردها موتور با فلنج مناسب به گیربکس متصل می‌شود و نیاز به کوپلینگ جداگانه کمتر می‌شود. هنگام انتخاب این مدل باید اندازه فلنج موتور و استاندارد اتصال آن با ورودی گیربکس تطبیق داده شود.
گیربکس حلزونی MVF-FC
مدل MVF-FC ورودی مناسب اتصال مستقیم موتور و خروجی فلنج‌دار دارد. این آرایش برای دستگاه‌هایی کاربرد دارد که هم به اتصال موتور از سمت ورودی و هم به نصب فلنجی در سمت خروجی نیاز دارند.
این مدل را نباید صرفاً به‌دلیل داشتن فلنج، با هر دستگاهی سازگار دانست؛ ابعاد فلنج خروجی، اندازه موتور و جهت نصب باید بررسی شوند.
گیربکس حلزونی کتابی یا مکعبی
«کتابی» یا «مکعبی» معمولاً به شکل بدنه گیربکس اشاره دارد، نه به یک سازوکار کاملاً متفاوت. این طراحی در بسیاری از نمونه‌ها امکان نصب در چند وضعیت را فراهم می‌کند، اما وضعیت‌های مجاز نصب باید از کاتالوگ همان مدل بررسی شوند. این گیربکس‌ها ممکن است با ورودی‌های مختلف و خروجی‌های شفت‌دار یا فلنج‌دار عرضه شوند.
جهت خرید گیربکس حلزونی با گارانتی معتبر خدمات پش از فروش ضمانت اصالت محصول خرید به قیمت عمده از نمایندگی فروش کلیک کنید
گیربکس حلزونی دایره‌ای
در این مدل، بدنه ظاهری گردتر دارد و در برخی کاربردهای عمومی صنعتی استفاده می‌شود. تفاوت اصلی آن با نمونه‌های مکعبی در طراحی بدنه، ابعاد و جزئیات نصب است. انتخاب میان مدل دایره‌ای و مکعبی باید با توجه به فضای نصب و مشخصات فنی انجام شود، نه فقط شکل ظاهری یا قیمت.
جدول مقایسه مدل‌های رایج گیربکس حلزونی
| مدل | نوع اتصال ورودی | نوع خروجی یا نصب | کاربرد کلی | نکته مهم |
|---|---|---|---|---|
| VF | شفت ورودی | خروجی استاندارد همان سری | اتصال موتور با شفت یا قطعه واسط | قطر شفت و روش اتصال بررسی شود |
| VF-FC | شفت ورودی | فلنج خروجی | دستگاه‌های نیازمند نصب فلنجی در خروجی | ابعاد فلنج با دستگاه تطبیق داده شود |
| MVF | اتصال مستقیم موتور از طریق فلنج مناسب | خروجی استاندارد همان سری | نصب موتور روی گیربکس | استاندارد و اندازه فلنج موتور مهم است |
| MVF-FC | اتصال مستقیم موتور | فلنج خروجی | مجموعه‌های موتور و گیربکس با نصب فلنجی | هم ورودی موتور و هم خروجی باید تطبیق داده شوند |
| کتابی یا مکعبی | بسته به پیکربندی | بسته به مدل | کاربردهای عمومی و نصب در فضاهای مختلف | موقعیت نصب مجاز از کاتالوگ بررسی شود |
| دایره‌ای | بسته به پیکربندی | بسته به مدل | کاربردهای عمومی صنعتی | ابعاد، نسبت تبدیل و شیوه نصب ملاک انتخاب باشد |
اصطلاحات VF، MVF و پسوندهایی مانند FC ممکن است در کاتالوگ سازندگان مختلف جزئیات متفاوتی داشته باشند. برای خرید، کد کامل محصول و نقشه فنی همان سازنده را بررسی کن.
تفاوت گیربکس حلزونی تک‌مرحله‌ای و ترکیبی
بیشتر گیربکس‌های حلزونی ساده، یک مجموعه ماردون و چرخ‌دنده حلزونی دارند. اگر دستگاه به نسبت تبدیل بیشتری نیاز داشته باشد، ممکن است از دو گیربکس حلزونی متصل به هم یا از یک پیش‌مرحله هلیکال در کنار مرحله حلزونی استفاده شود. برای نمونه، Motovario ترکیب‌هایی از خانواده NMRV با یکدیگر یا با مرحله پیش‌کاهنده ارائه می‌کند.
ترکیبی‌بودن گیربکس می‌تواند دستیابی به دور خروجی پایین‌تر را ممکن کند، اما انتخاب آن باید با بررسی فضای نصب، گشتاور، توان حرارتی و راندمان انجام شود. اضافه‌کردن مرحله کاهش دور بدون محاسبه ممکن است به انتخابی نامتناسب با دستگاه منجر شود.
مدل‌های شناخته‌شده خارجی
در کنار مدل‌های رایج VF و MVF، برخی خانواده‌های سازندگان خارجی نیز در بازار شناخته شده‌اند:
- Motovario NMRV و NMRV Power: خانواده‌ای از گیربکس‌های حلزونی با اندازه‌ها و پیکربندی‌های مختلف؛ همچنین امکان ترکیب بعضی مدل‌ها با پیش‌مرحله وجود دارد.
- Bonfiglioli VF/W: سری VF/W با گزینه‌های متنوع نصب، آرایش شفت و اتصال موتور عرضه می‌شود.
- SEW سری S: این خانواده از نوع هلیکال‌حلزونی است؛ یعنی در ساختار آن مرحله هلیکال نیز به کار می‌رود. سایزهای مختلف این سری مشخصات متفاوتی دارند و باید از جدول سازنده انتخاب شوند.
- باید از مشخصات مدل بررسی کرد.
این نام‌ها خانواده محصول یا سری سازنده هستند و لزوماً نشان‌دهنده یک اندازه یا ظرفیت مشخص نیستند. برای مثال، یک مدل با نام NMRV ممکن است در سایزها، نسبت‌های تبدیل و آرایش‌های مختلف عرضه شود.

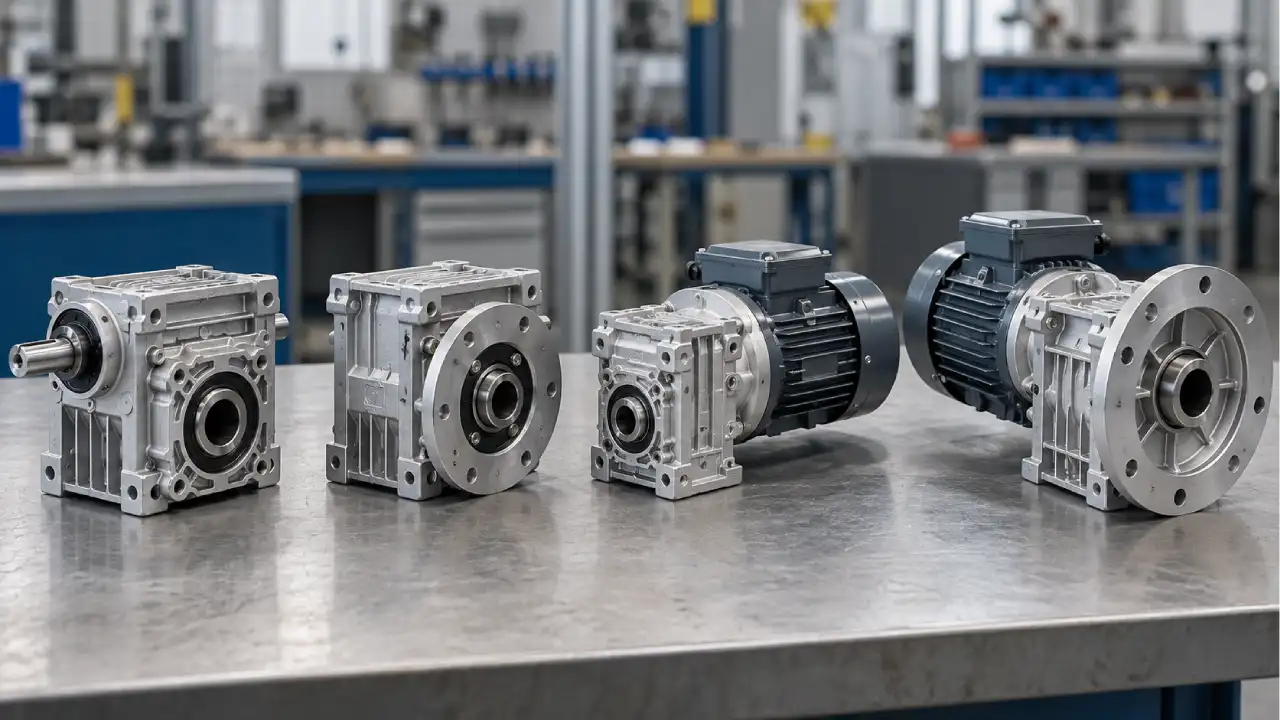

مدل‌های معروف گیربکس حلزونی در بازار
گیربکس‌های حلزونی با نام‌های مختلفی عرضه می‌شوند. بعضی نام‌ها به سری محصول یک سازنده اشاره دارند و عدد کنار آن‌ها معمولاً اندازه یا سایز گیربکس را مشخص می‌کند. برای نمونه، NMRV 063 و NMRV 075 دو اندازه از یک خانواده محصول‌اند؛ اما صرفاً از روی عدد نمی‌توان درباره توان یا گشتاور قابل‌تحمل آن‌ها نظر قطعی داد. نسبت تبدیل، نوع موتور، نحوه نصب و کد کامل سفارش هم باید بررسی شود.
| برند و سری | نمونه مدل‌ها | معرفی و کاربرد کلی |
|---|---|---|
| Motovario NMRV و NMRV Power | NMRV 030، 040، 050، 063، 075، 090، 110 | از خانواده‌های شناخته‌شده گیربکس حلزونی با امکان انتخاب در اندازه‌ها و پیکربندی‌های مختلف. مدل‌های ترکیبی مانند NMRV+NMRV یا هلیکال+NMRV نیز برای نسبت تبدیل بالاتر عرضه می‌شوند. |
| Bonfiglioli VF و W | VF 27، VF 30، VF 44، VF 49، W 63، W 75، W 86، W 110 | خانواده‌ای با اندازه‌ها و حالت‌های نصب متنوع. سری VF و W بسته به سایز، بازه‌های متفاوتی از گشتاور و ظرفیت دارند و برخی مدل‌ها به‌صورت ترکیبی نیز عرضه می‌شوند. |
| SEW‑EURODRIVE سری S | S 37، S 47، S 57، S 67، S 77، S 87، S 97 | خانواده گیربکس‌های هلیکال‌حلزونی است؛ یعنی در کنار مرحله حلزونی، از مرحله هلیکال هم استفاده می‌شود. سایزهای بزرگ‌تر این سری برای گشتاورهای بالاتر طراحی شده‌اند، اما انتخاب نهایی باید از روی جدول سازنده انجام شود. |
| NORD سری SI و SMI | SI و SMI در سایزهای مختلف | سری SI طراحی ماژولار دارد و سری SMI با سطح صاف‌تر عرضه می‌شود. NORD، مدل‌های SMI را برای برخی کاربردهای نیازمند شست‌وشو نیز معرفی می‌کند؛ بااین‌حال، شرایط مجاز شست‌وشو باید با درجه حفاظت و مشخصات همان مدل تطبیق داده شود. |
چند نمونه کد و اندازه در سری‌های مختلف
Motovario NMRV 050: مناسب بررسی در دستگاه‌هایی با فضای نصب محدود است. برای تعیین اینکه این سایز با دستگاه شما تناسب دارد یا نه، باید نسبت تبدیل، گشتاور خروجی، قطر شفت و شیوه نصب بررسی شود.
Motovario NMRV Power 063: یکی از اندازه‌های این خانواده است و در بعضی آرایش‌ها با یک مرحله پیش‌کاهنده یا گیربکس دیگر ترکیب می‌شود. برای مثال، سازنده ترکیب‌هایی مانند HW+NMRV Power را نیز در پیکربندی محصولات خود ارائه می‌کند. سایزهای سری VF هستند. اختلاف کد به تفاوت اندازه و مشخصات فنی مربوط است؛ بنابراین برای جایگزینی یک مدل با مدل دیگر باید ابعاد نصب و اطلاعات کاتالوگ کنترل شود.
Bonfiglioli W 63، W 75 و W 86: نمونه‌هایی از سری W هستند. سازنده برای این سری، انتخاب‌های مختلفی در زمینه نصب، آرایش شفت و اتصال موتور ارائه می‌کند.
SEW S 37 تا S 97: این کدها به اندازه‌های مختلف سری S اشاره دارند. در اطلاعات سازنده، برای سایزهای این خانواده بازه‌های متفاوتی از گشتاور و توان موتور ذکر شده است؛ در نتیجه S 37 را نمی‌توان صرفاً بر اساس نام با S 77 مقایسه یا جایگزین کرد.
نکته مهم درباره انتخاب مدل
نام مدل به‌تنهایی برای سفارش‌گذاری کافی نیست. برای مثال، عبارت «گیربکس NMRV 063» تمام مشخصات لازم را نشان نمی‌دهد. پیش از خرید باید نسبت تبدیل، توان و دور موتور، گشتاور موردنیاز، نوع شفت، موقعیت نصب، نوع فلنج و شرایط کارکرد مشخص شود. همچنین اعداد و کدهای هر سری ممکن است با تغییر سازنده معنای متفاوتی داشته باشند؛ پس کد یک برند را نباید مستقیماً با کد مشابه برند دیگر معادل دانست.
هنگام خرید گیربکس حلزونی به چه نکاتی توجه کنیم؟
۱. نسبت تبدیل و دور خروجی
ابتدا دور موتور و دور موردنیاز دستگاه را مشخص کن. سپس نسبت تبدیل مناسب را بر اساس این دو مقدار تعیین کن. انتخاب نسبت تبدیل نامتناسب می‌تواند باعث شود دستگاه سریع‌تر یا کندتر از مقدار موردنیاز کار کند.
۲. گشتاور و نوع بار
بار یکنواخت، بار ضربه‌ای و بارهایی که مدام راه‌اندازی و متوقف می‌شوند، شرایط یکسانی ندارند. برای انتخاب مدل باید وزن بار، شتاب‌گیری، دفعات استارت و ساعات کار روزانه در نظر گرفته شوند.
۳. نوع اتصال موتور
اگر موتور قرار است مستقیم به گیربکس متصل شود، مدل ورودی فلنج‌دار مانند MVF می‌تواند گزینه بررسی باشد. اگر اتصال با شفت و کوپلینگ انجام می‌شود، مدل‌هایی مانند VF ممکن است متناسب‌تر باشند. در هر دو حالت، اندازه و استاندارد اتصال اهمیت دارد.
۴. شکل خروجی و فضای نصب
خروجی فلنج‌دار یا شفت‌دار باید با ساختار دستگاه سازگار باشد. همچنین فضای اطراف گیربکس، دسترسی برای تعمیرات و وضعیت نصب را پیش از سفارش بررسی کن.
۵. شرایط محیطی و دمای کار
گردوغبار، رطوبت، دمای بالا، شست‌وشو و تماس با مواد خورنده می‌توانند بر انتخاب آب‌بند، پوشش بدنه و روغن مناسب اثر بگذارند. مدل عمومی را نباید بدون بررسی مشخصات برای هر محیطی مناسب فرض کرد.
۶. راندمان و گرمای تولیدشده
راندمان گیربکس حلزونی به طراحی، نسبت تبدیل، سرعت و شرایط کار بستگی دارد. در کاربردهایی با کارکرد طولانی یا بار زیاد، بررسی ظرفیت حرارتی و توصیه‌های سازنده اهمیت ویژه‌ای دارد.
آیا گیربکس حلزونی خودقفل‌شونده است؟
گاهی گفته می‌شود گیربکس حلزونی اجازه نمی‌دهد بار از سمت خروجی به موتور برگردد. این ویژگی به طراحی و شرایط عملکرد بستگی دارد و نباید آن را برای همه مدل‌ها قطعی فرض کرد. اگر نگه‌داشتن بار، به‌خصوص در بالابر یا تجهیزی که خطر سقوط دارد، اهمیت ایمنی دارد، نباید فقط به خودقفل‌شوندگی گیربکس تکیه کرد. مستندات SEW نیز استفاده از این اثر را به‌عنوان تنها عملکرد ایمنی برای بالابر مجاز نمی‌داند.
جدول مقایسه انواع گیربکس حلزونی
| نوع گیربکس | ویژگی اصلی | کاربردهای متداول | نکته مهم هنگام انتخاب |
|---|---|---|---|
| حلزونی با بدنه آلومینیومی | وزن کمتر و طراحی جمع‌وجور | ماشین‌آلات عمومی و دستگاه‌های کوچک یا متوسط | ظرفیت مجاز، دفع حرارت و ساعات کارکرد بررسی شود |
| حلزونی با بدنه چدنی | بدنه سنگین‌تر و مناسب برای نصب‌های صنعتی | خطوط تولید و کاربردهای نیازمند استحکام بدنه | وزن، فضای نصب و ظرفیت واقعی مدل بررسی شود |
| سری مناسب شست‌وشو | طراحی یا پوشش متناسب با شرایط بهداشتی برخی محیط‌ها | صنایع غذایی و محیط‌های نیازمند شست‌وشوی کنترل‌شده | درجه حفاظت، جنس آب‌بند و نوع روغن ملاک باشد |
| تک‌مرحله‌ای | کاهش دور در یک مرحله حلزونی | کاربردهای عمومی با نسبت تبدیل متناسب | نسبت تبدیل و گشتاور خروجی محاسبه شود |
| دو‌مرحله‌ای یا ترکیبی | امکان دستیابی به کاهش دور بیشتر | کاربردهای نیازمند دور خروجی پایین‌تر | ابعاد، راندمان، توان حرارتی و فضای نصب بررسی شود |
| خروجی شفت توخالی | اتصال مستقیم محور دستگاه در برخی طراحی‌ها | تجهیزات با محور ورودی مستقیم | قطر شفت، خار، فلنج و مهار گشتاور تطبیق داده شود |
| خروجی شفت توپر | اتصال از طریق کوپلینگ یا قطعه واسط | دستگاه‌هایی با اتصال شفت بیرون‌زده | قطر و طول شفت و نیروهای جانبی در نظر گرفته شود |
| پایه‌دار، فلنج‌دار یا شفت‌دار | تفاوت در شیوه اتصال به دستگاه | وابسته به شاسی و طراحی ماشین | موقعیت نصب و جهت قرارگیری پیش از خرید مشخص شود |
مزایا و محدودیت‌های گیربکس حلزونی
مزایای گیربکس حلزونی
- اشغال فضای کمتر: چیدمان زاویه‌دار ورودی و خروجی می‌تواند طراحی دستگاه را در فضاهای محدود آسان کند.
- امکان کاهش دور در یک مجموعه فشرده: در برخی سری‌ها نسبت‌های تبدیل متنوعی عرضه می‌شود.
- تنوع در شیوه نصب: مدل‌های پایه‌دار، فلنج‌دار، شفت‌دار و همچنین نسخه‌های شفت توپر یا توخالی در بازار موجودند.
- کارکرد نسبتاً آرام: در بسیاری از کاربردها، انتقال حرکت نرم و صدای قابل‌قبولی دارد؛ البته صدا به کیفیت ساخت، نصب، روانکاری و وضعیت بار وابسته است.
محدودیت‌هایی که باید در نظر گرفت
در گیربکس حلزونی، اصطکاک میان اجزای درگیر می‌تواند باعث تولید گرما شود. راندمان نیز با طراحی، نسبت تبدیل، سرعت، روغن‌کاری و شرایط کار تغییر می‌کند؛ به همین دلیل مقایسه دو مدل فقط بر اساس توان اسمی یا ظاهر بدنه کافی نیست. همچنین راندمان راه‌اندازی در بعضی گیربکس‌های حلزونی می‌تواند از راندمان هنگام کار در سرعت پایدار کمتر باشد.
گاهی درباره گیربکس حلزونی گفته می‌شود که «خودقفل‌شونده» است. این ویژگی به شرایط فنی، از جمله راندمان و طراحی گیربکس وابسته است و نباید برای همه مدل‌ها قطعی فرض شود. اگر جلوگیری از برگشت بار نقش ایمنی دارد، نباید فقط به خاصیت خودقفل‌شوندگی گیربکس تکیه کرد؛ سازنده SEW-EURODRIVE نیز تأکید می‌کند که این اثر نباید تنها عملکرد ایمنی در بالابرها باشد.
چطور گیربکس حلزونی مناسب را انتخاب کنیم؟
برای انتخاب درست، ابتدا مشخص کنید دستگاه با چه باری و در چه شرایطی کار می‌کند. این اطلاعات معمولاً برای انتخاب اولیه لازم‌اند:
- توان و دور موتور: توان موتور به‌تنهایی کافی نیست؛ سرعت ورودی نیز باید مشخص شود.
- دور خروجی موردنیاز: نسبت تبدیل با مقایسه دور موتور و دور خروجی تعیین می‌شود.
- گشتاور موردنیاز: وزن بار، نحوه حرکت، شتاب‌گیری و ضربه‌های احتمالی بر گشتاور اثر می‌گذارند.
- نوع کارکرد: کارکرد پیوسته، نوبتی یا همراه با توقف و راه‌اندازی مکرر، شرایط متفاوتی ایجاد می‌کند.
- روش نصب: پایه‌دار یا فلنج‌دار بودن، فضای موجود و جهت نصب را مشخص کنید.
- نوع شفت خروجی: شفت توپر یا توخالی باید با طراحی محور دستگاه هماهنگ باشد.
- شرایط محیطی: گردوغبار، رطوبت، شست‌وشو، دمای محیط و احتمال تماس با مواد خورنده را در نظر بگیرید.
- محدودیت‌های حرارتی: در دورهای پایین، بار سنگین یا کارکرد طولانی، بررسی ظرفیت حرارتی اهمیت دارد.
در یک مثال ساده، ممکن است دو دستگاه هر دو به موتور ۱٫۵ کیلووات متصل باشند اما یکی با بار یکنواخت و دیگری با راه‌اندازی‌های مکرر و بار ضربه‌ای کار کند. یک گیربکس یکسان لزوماً برای هر دو مناسب نیست. در انتخاب نهایی باید اطلاعات کاتالوگ سازنده، ضریب کارکرد و شرایط واقعی دستگاه بررسی شود.
خطاهای رایج هنگام خرید گیربکس حلزونی
انتخاب فقط بر اساس توان موتور
برابر بودن توان موتور با مقدار درج‌شده روی گیربکس تضمین نمی‌کند که آن مدل برای کاربرد مناسب باشد. دور، گشتاور، نوع بار و مدت‌زمان کارکرد هم باید با مشخصات گیربکس تطبیق داشته باشند.
نادیده گرفتن موقعیت نصب
موقعیت نصب می‌تواند بر روغن‌کاری و دسترسی به نقاط سرویس اثر بگذارد. پیش از خرید، جهت قرارگیری گیربکس را با نقشه دستگاه و دستورالعمل همان مدل کنترل کنید.
فرض‌کردن خودقفل‌شوندگی در همه مدل‌ها
خودقفل‌شوندگی به طراحی و شرایط عملکرد وابسته است و نباید به‌عنوان ترمز ایمن برای بارهای معلق یا تجهیزات حساس در نظر گرفته شود. برای چنین کاربردهایی، استفاده از راهکار ترمز مستقل باید توسط طراح یا متخصص بررسی شود.بی‌توجهی به سرویس و روانکاری
نوع روغن، مقدار و زمان بررسی آن باید بر اساس دستورالعمل سازنده باشد. تغییر موقعیت نصب، دمای محیط یا شرایط کار نیز می‌تواند بر برنامه سرویس اثر بگذارد.
پرسش‌های متداول درباره انواع گیربکس حلزونی
تفاوت VF و MVF چیست؟
تفاوت اصلی معمولاً به نوع ورودی مربوط می‌شود. در VF ورودی به‌صورت شفت است و اتصال موتور ممکن است با کوپلینگ یا قطعه واسط انجام شود؛ در MVF ورودی برای اتصال مستقیم موتور طراحی شده است. جزئیات دقیق به سازنده و کد محصول بستگی دارد.
پسوند FC در گیربکس حلزونی چه مفهومی دارد؟
در بسیاری از نام‌گذاری‌های رایج بازار، FC به نسخه دارای فلنج خروجی اشاره می‌کند. بااین‌حال، چون نام‌گذاری میان سازندگان یکسان نیست، باید نقشه و کاتالوگ همان محصول را بررسی کرد.
بین مدل کتابی و دایره‌ای کدام را انتخاب کنیم؟
هیچ‌کدام برای همه کاربردها بهترین نیستند. فضای نصب، شیوه اتصال، ابعاد و مشخصات فنی باید تعیین کنند که کدام طراحی برای دستگاه مناسب‌تر است.
آیا مدل‌های گیربکس حلزونی یک برند با برند دیگر قابل‌جایگزینی‌اند؟
نه لزوماً. حتی اگر نسبت تبدیل و اندازه ظاهری نزدیک باشد، ابعاد نصب، نوع شفت، گشتاور مجاز و ظرفیت حرارتی ممکن است متفاوت باشند. پیش از جایگزینی، کد فنی و نقشه دو مدل را مقایسه کن.
نتیجه
انواع گیربکس حلزونی را می‌توان بر اساس نوع ورودی، شکل خروجی، بدنه و ساختار کاهش دور دسته‌بندی کرد. مدل‌های VF، VF-FC، MVF و MVF-FC در بازار ایران بیشتر تفاوت خود را در نحوه اتصال موتور و خروجی نشان می‌دهند. خانواده‌هایی مانند NMRV، Bonfiglioli VF/W و SEW S نیز بر اساس اندازه و پیکربندی‌های مختلف عرضه می‌شوند.
