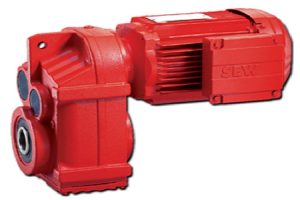

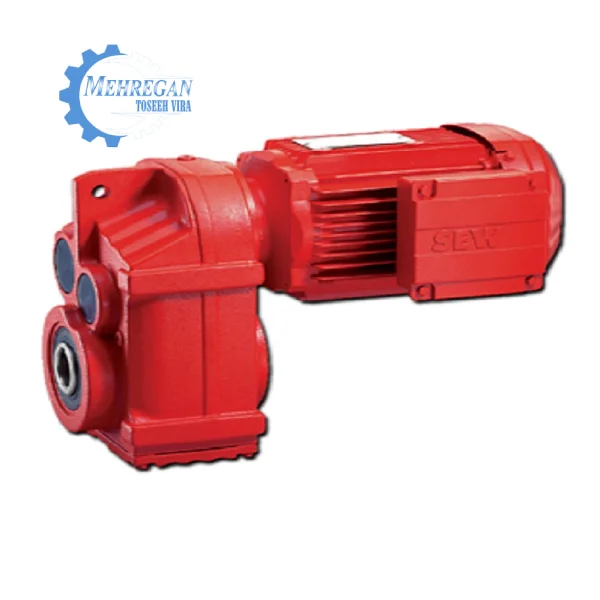

گیربکس آویز SEW

گيربكس آویز SEW یکی از پرکاربردترین و مطمئن‌ترین راهکارهای انتقال قدرت در صنایع مختلف به شمار می‌رود. این گیربکس‌ها با طراحی منحصربه‌فرد خود، مستقیماً بر روی شافت دستگاه مورد نظر نصب شده و نیاز به کوپلینگ و فونداسیون جداگانه را از بین می‌برند.، در دو حالت دو استيج و سه استيج دامنه قابل قبولي از نسبت هاي تبديل را ايجاد مي كند.

مزایای گیربکس آویز SEW (اس ای دبلیو)

از مهمترين مزاياي گيربكس سري F مي توان به قابليت تحمل گشتاور بالا (نسبت به سايز گيربكس)، میزان بالای محدوده مجاز در نیروهای مربوط به حالت آویزان بودن ، كاهش لقي (Backlash) در F37 الي F157 و همچنين امکان ایجاد دور خروجی بسیار پایین اشاره نمود.

یکی از مزایای گیربکس های آویز ابعاد فشرده آنها می باشد که در دستگاه هایی که محدودیت فضا وجود دارد، بسیار پراهمیت می باشد.

الکتروگيربكس آویز SEW را در حالت های فلنج دار، پایه دار، خروجی شافت، خروجی هالوشافت و شیرینک دیسک تولید می شود که در ادامه به صورت مختصر مشخصات این موارد آورده شده است.

گروه صنعتی مهرگان در زمینه تامین، خدمات و مشاوره مهندسی در تمامی تیپ های گیربکس آویز آمادگی همکاری با صنایع مختلف را دارد.

گیربکس آویز SEW سری F اس ای دبلیو در صنایع ساخت پلاستیک، صنعت سیمان، صنایع لاستیک سازی و سایر صنایع سنگین مورد استفاده قرار می گیرد.

همچنین در کانوایر، کولر، ميكسر و اکسترودر و برخی کاربردهای سبک دیگر نیز مورد استفاده قرار می گیرد.

جدول مشخصات فنی گیربکس آویز SEW



	Technical data of F Series
	Reduction ratio(نسبت تبديل)	I	3.77 – 281.71
	Output torque(گشتاور خروجي)	Nm (in-lb)	130 – 18000(1150 – 159300)
	Motor power(توان الكتروموتور)	kW (Hp)	0.12 – 200(0.16 – 268)

F Series (Size)

Version

Size

27

37

47

57

67

77

F..

Foot-mounted

F27

F37

F47

F57

F67

F77

FA..B

Foot-mounted / Hollow shaft

FA27B

FA37B

FA47B

FA57B

FA67B

FA77B

FV..B

Foot-mounted / Hollow shaft / Splined hollow shaft

FV27B

FV37B

FV47B

FV57B

FV67B

FV77B

FH..B

Foot-mounted / Hollow shaft / Shrink disc

FH27B

FH37B

FH47B

FH57B

FH67B

FH77B

FF..

B5 flange-mounted

FF27

FF37

FF47

FF57

FF67

FF77

FAF..

B5 Flange-mounted / Hollow shaft

FAF27

FAF37

FAF47

FAF57

FAF67

FAF77

FVF..

B5 Flange-mounted / Hollow shaft / Splined hollow shaft

FVF27

FVF37

FVF47

FVF57

FVF67

FVF77

FHF..

B5 Flange-mounted / Hollow shaft / Shrink disc

FHF27

FHF37

FHF47

FHF57

FHF67

FHF77

FA..

Hollow shaft

FA27

FA37

FA47

FA57

FA67

FA77

FV..

Hollow shaft / Splined hollow shaft

FV27

FV37

FV47

FV57

FV67

FV77

FH..

Hollow shaft / Shrink disc

FH27

FH37

FH47

FH57

FH67

FH77

FT..

Hollow shaft / TorqLOC®

FT27

FT37

FT47

FT57

FT67

FT77

FAZ..

B14 Flange-mounted / Hollow shaft

FAZ27

FAZ37

FAZ47

FAZ57

FAZ67

FAZ77

FVZ..

B14 Flange-mounted / Hollow shaft / Splined hollow shaft

FA27B

FA37B

FVZ47

FVZ57

FVZ67

FVZ77

FHZ..

B14 Flange-mounted / Hollow shaft / Shrink disc

FV27B

FV37B

FHZ47

FHZ57

FHZ67

FHZ77

Version

Size

87

97

107

127

157

F..

Foot-mounted

F87

F97

F107

F127

F157

FA..B

Foot-mounted / Hollow shaft

FA87B

FA97B

FA107B

FA127B

FA157B

FV..B

Foot-mounted / Hollow shaft / Splined hollow shaft

FV87B

FV97B

FV107B

FV127B

FV157B

FH..B

Foot-mounted / Hollow shaft / Shrink disc

FH87B

FH97B

FH107B

FH127B

FH157B

FF..

B5 flange-mounted

FF87

FF97

FF107

FF127

FF157

FAF..

B5 Flange-mounted / Hollow shaft

FAF87

FAF97

FAF107

FAF127

FAF157

FVF..

B5 Flange-mounted / Hollow shaft / Splined hollow shaft

FVF87

FVF97

FVF107

FVF127

FVF157

FHF..

B5 Flange-mounted / Hollow shaft / Shrink disc

FHF87

FHF97

FHF107

FHF127

FHF157

FA..

Hollow shaft

FA87

FA97

FA107

FA127

FA157

FV..

Hollow shaft / Splined hollow shaft

FV87

FV97

FV107

FV127

FV157

FH..

Hollow shaft / Shrink disc

FH87

FH97

FH107

FH127

FH157

FT..

Hollow shaft / TorqLOC®

FT87

FT97

FT107

FT127

FT157

FAZ..

B14 Flange-mounted / Hollow shaft

FAZ87

FAZ97

FAZ107

FAZ127

FAZ157

FVZ..

B14 Flange-mounted / Hollow shaft / Splined hollow shaft

FVZ87

FVZ97

FVZ107

FVZ127

FVZ157

FHZ..

B14 Flange-mounted / Hollow shaft / Shrink disc

FHZ87

FHZ97

FHZ107

FHZ127

FHZ157

قطر شافت خروجی و ماگزیمم گشتاور قابل تحمل در گیربکس آویز SEW

ماگزیمم گشتاور قابل تحمل (Nm)	قطر شافت خروجی (mm)	سری F
130	25	F27
200	25	F37
400	30	F47
600	35	F57
820	40	F67
1500	50	F77
3000	60	F87
4300	70	F97
7680	90	F107
12000	110	F127
18000	120	F157



برای دریافت کاتالوگ گیربکس SEW به صورت PDF با کارشناسان شرکت مهرگان تماس بگیرید.

برای اطلاع از قیمت گیربکس SEW و الکتروگیربکس SEW با کارشناسان شرکت مهرگان وارد کننده و تامین کننده ماشین آلات صنعتی تماس بگیرید.

کاربردهای گیربکس آویز SEW

گیربکس آویز SEW دارای چرخدنده با مارپیچ زاویه دار می باشد که موجب می شود که مصرف انرژی در این گیربکس ها حداقل باشد و سایز گیربکس نیز بهینه شود.

ویژگی ظاهری الکتروگیربکس آویز SEW به این صورت می باشد که راستای شافت خروجی الکتروموتور و گیربکس یکسان می باشد اما در یک امتداد نیست و شافت خروجی گیربکس پایین تر از شافت الکتروموتور می باشد.

این ویژگی باعث می شود که طول الکتروگیربکس آویز نسبت به الکتروگیربکس شافت مستقیم قدری کمتر باشد. گیربکس آویز دارای کاربردهای مختلفی در صنعت  طیف وسیعی از صنایع از جمله موارد زیر کاربرد دارند:می باشد که در ادامه برخی از آنها آورده شده است.

نوار نقاله‌ها
میکسرها
آسیاب‌ها
کراشرها
سیستم‌های انتقال مواد
و بسیاری دیگر از ماشین‌آلات صنعتی

گیربکس نوار نقاله (گیربکس کانوایر):

نوارنقاله ها یکی از رایج ترین مکانیزم های انتقال قطعات و مواد خام در سالن های صنعتی هستند. مثلا در صنایع سیمان، نوار نقاله برای انتقال کلینکر، مواد خام و کیسه سیمان استفاده می شود.

عامل محرک نوار نقاله ها الکتروگیربکس می باشد که با توجه به موارد نیاز آن نوارنقاله، می توان از گیربکس هلیکال شافت مستقیم، گیربکس حلزونی و گیربکس کرانویل پینیون استفاده نمود.

از انواع دیگر نوار نقاله می توان به نوار نقاله صنایع دارویی، نوار نقاله صنایع غذایی، نوار نقاله کارتن سازی، نوار نقاله صنایع بهداشتی و … اشاره نمود.

با توجه به طول نسبتا بالای الکتروگیربکس شافت مستقیم و توجه به این نکته که گیربکس عمود بر کانوایر قرار می گیرد، گیربکس شافت مستقیم بهترین گزینه برای کانوایرها نمی باشد اما اگر محدودیت فضا وجود نداشته باشد می توان از الکتروگیربکس شافت مستقیم استفاده نمود.

برخی از کانوایرها جهت بهینه سازی جانمایی از مکانیزم تسمه پولی برای انتقال گشتاور خروجی گیربکس به نقاله استفاده می شود که در این حالت می توان الکتروگیربکس را در زیر کانوایر قرار داد.

در صورتیکه نوارنقاله حامل بار زیادی نباشد، گیربکس حلزونی یکی از گزینه ها می باشد. به عنوان مثال در صنایع داروسازی از گیربکس حلزونی برای به حرکت در آوردن نوار نقاله ها استفاده می گردد.

اما در حالتیکه جانمایی برای طراح اهمیت بالایی داشته باشد و از طرف دیگر کانوایر برای حمل وزن های بالا طراحی شده باشد، گیربکس کرانویل پینیون یکی از بهترین گزینه ها می باشد.

الکتروگیربکس کرانویل پینیون با توجه به اینکه در جهت شافت خروجی یک تغییر جهت 90 درجه ایجاد می کند، می تواند در راستای نوار نقاله قرار گیرد و فضای خاصی را اشغال ننماید.

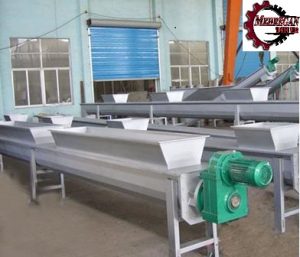

گیربکس آویز در خطوط انتقال مواد

گیربکس اکسترودر:

 یکی از روش های متداول ساخت قطعات پلاستیکی و پلیمری فرایند اکستروژن می باشد. در فرایند اکستروژن مواد خام به صورت سرد یا گرم وارد دستگاه می شوند و از طریق مارپیچ دستگاه تحت فشار قرار می گیرند.

عامل محرک مارپیچ دستگاه الکتروگیربکس می باشد. جهت به حرکت درآوردن اکسترودرها، می توان از گیربکس هلیکال شافت مستقیم یا گیربکس آویز استفاده نمود.

البته در اکسترودرهای سنگین توصیه نمی شود که از الکتروگیربکس شافت مستقیم استفاده نمود و گیربکس صنعتی گزینه مناسب تری می باشد. گیربکس اکسترودر در صنایع پلاستیک، انواع پلیمر، صنایع لاستیک سازی، ساخت پروفایل و کابل ها کاربرد دارد. از مهمترین ویژگی های گیربکس اکسترودر می توان به تحمل بالای نیروی تراست در بیرینگ خروجی و وجود تراست بیرینگ اشاره نمود.

همچنین گیربکس باید به گونه ای طراحی و ساخته شده باشد که درگیری دندانه ها بدون ضربه باشد تا فرایند اکستروژن دچار مشکل نشود.

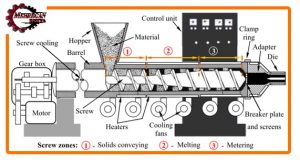

گیربکس آویز در اکسترودر

گیربکس بچینگ:

برای تولید بتن در ابعاد بزرگ نیاز به ساز و کاری می باشد که مواد اولیه با نسبت های مشخص آمیخته شوند، حمل گردند و با آب میکس شوند و نهایتا بتن تولید گردد.

این ساز و کار را بچینگ پلنت می نامند. گیربکس ها در چرخه تولید بتن برای فرایند های حمل مواد و میکس مواد مورد استفاده قرار می گیرند.

باید توجه شود که ترتیب وارد نمودن مواد اولیه به میکسر تاثیر بالایی در فشار وارد شده به الکتروگیربکس دارد. به عنوان مثال اگر اول سیمان به میکسر وارد شود موجب می شود که گیربکس تحت فشار بالایی قرار گیرد.

گیربکس آویز، گیربکس خورشید و گیربکس شافت مستقیم در بچینگ پلنت (Batching Plant) مورد استفاده قرار می گیرند.

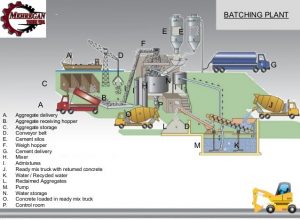

اجزای مختلف بچینگ پلنت

گیربکس پمپ:

پمپ ها از مهمترین قطعات مورد استفاده در صنایع مختلف می باشند که بسته به دور و گشتاور ورودی می توانند به صورت مستقیم به الکتروموتور یا با واسطه گیربکس به الکتروموتور متصل شوند.

از انواع گیربکس از جمله گیربکس آویز، گیربکس حلزونی و گیربکس شافت مستقیم برای به حرکت درآوردن پمپ ها می توان استفاده نمود.

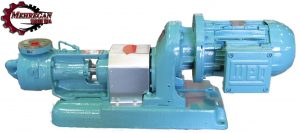

کوپل گیربکس آویز و پمپ
