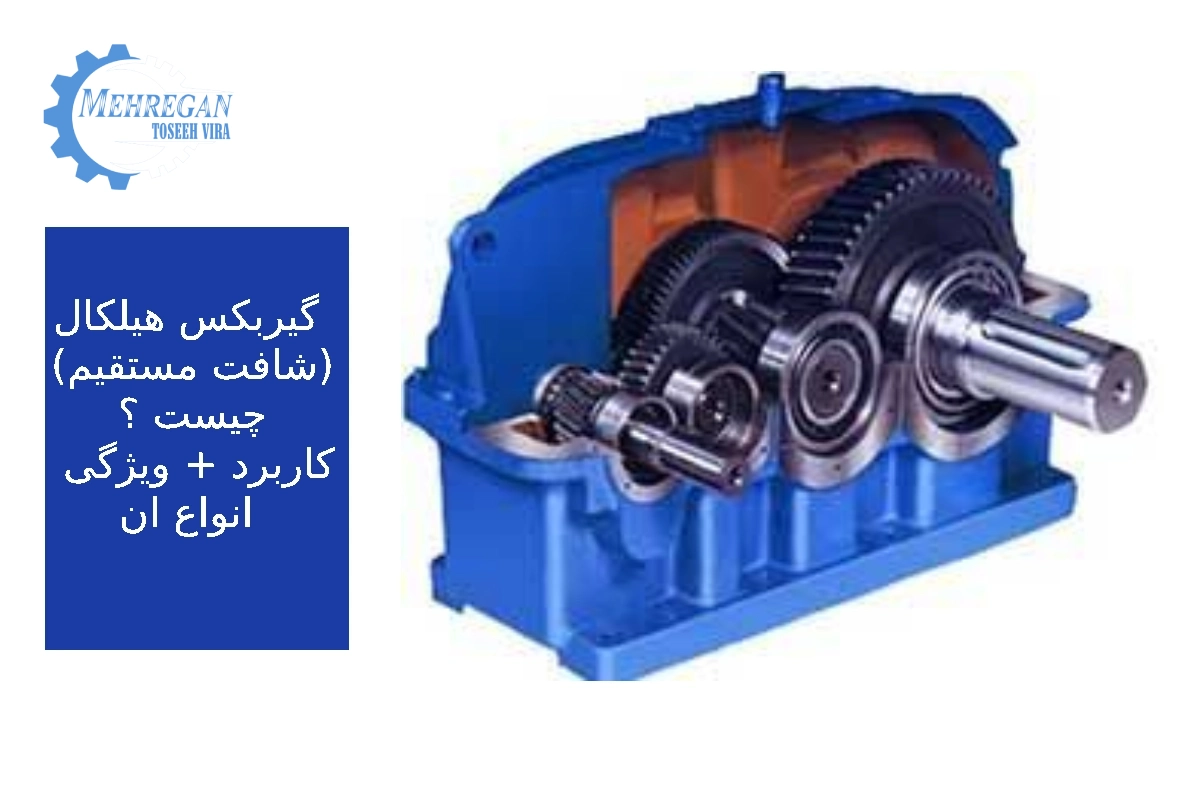

گیربکس هیلکال (شافت مستقیم)چیست ؟
جعبه دنده های گیربگس هلیکال ، به ویژه برای کسانی که با تنظیمات مستقیم شافت دارند ، مؤلفه های اساسی در کاربردهای مختلف صنعتی هستند. این گیربکس ها که به دلیل کارآیی ، دوام و عملکرد درست شناخته می شوند ، در ماشین آلات با گشتاور و دقت بالا استفاده می شوند. در این راهنمای جامع ، ما بررسی خواهیم کرد که یک گیربکس هلیکال (شافت مستقیم) اصل کار آن ، مزایا و انواع مختلف موجود در بازار چیست.
آشنایی با گیربکس هلیکال(شافت مستقیم)
یک گیربکس هلیکال، نوعی سیستم دنده ای است که در آن دندانه ها زاویه ای به محور دنده بریده می شوند. این امکان را فراهم می کند که عملکرد نرم و آرام تر و ساکت تر برای چرخش چرخ دنده ها باشد.
پیکربندی شافت مستقیم به این معنی است که شفت های ورودی و خروجی در یک خط مستقیم تر از می شوند. پس، انتقال قدرت کارآمد با حداقل هدررفت انرژی را فراهم می کنند.
ویژگی های اصلی جعبه دنده مارپیچ (شافت مستقیم)
اثربخشی بالا : تعامل گروه دندانه های زاویه دار ، کاهش اصطکاک و انرژی.
عملکرد صاف : عدم تولید سر و صدا و لرزش در مقایسه با سایر انواع دنده.
ظرفیت بار بالا : مناسب برای کاربردهای سنگین به دلیل ناحیه تماس بین دندانه ها. دوام: ساخت از مواد باکیفیت برای عمر طولانی.
چگونه یک گیربکس هلیکال (شافت مستقیم) کار می کند؟
در یک گیربکس هلیکال ، چرخ دنده های مارپیچ به صورت مشبک، امکان انتقال نرم تر قدرت را فراهم می کند. دسته تراز مستقیم شافت که گشتاور را به طور مؤثر و بدون انحراف زاویه ای منتقل می شود.
این طرح به ویژه در برنامه هایی نیازمند به کنترل حرکت دقیق و خروجی گشتاور بالا، مفید است.

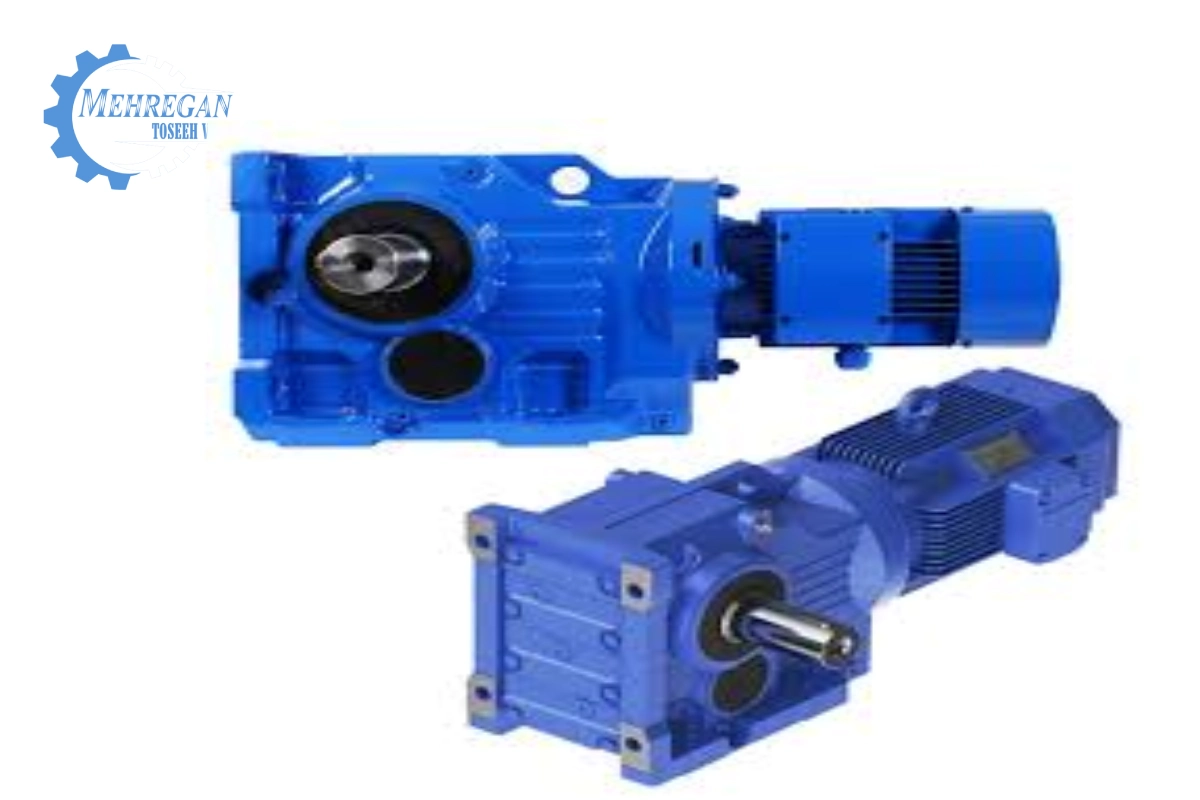

انواع گیربکس هیلکال (شافت مستقیم)
گیربکس هلیکال در تنظیمات مختلف متناسب با نیازهای مختلف صنعتی قرار می گیرند. در زیر رایج ترین انواع وجود دارد:
۱. گیربکس هلیکال تک مرحله ای
توضیحات: یک مجموعه از چرخ دنده های مارپیچ با ارائه نسبت کاهش سرعت متوسط.
کاربرد: نوار نقاله ، میکسر و ماشین آلات صنعتی سبک.
۲. گیربکس هلیکال دو مرحله ای
توضیحات : دارای دو مجموعه چرخ دنده ، با کاهش سرعت شدید و خروجی گشتاور بالاتر.
کاربرد: ماشین آلات سنگین ، سنگ شکن و سیستم های بزرگ انتقال.
۳. گیربکس هلیکال چند مرحله ای
توضیحات: مجموعه دنده های چندگانه برای کاهش سرعت شدید و برنامه های گشتاور بالا.
کاربرد: تجهیزات معدن ، کارخانه سیمانی و تولید فولاد.
۴. گیربکس هلیکال مخروطی
توضیحات: ترکیب چرخ دنده های مارپیچ و حلزونی جهت انتقال نیرو.
کاربرد: دیفرانسیل های اتومبیل ، ماشین آلات چاپ و سیستم های انتقال مواد.
۵. گیربکس هلیکال توخالی
توضیحات: دارای یک شافت خروجی توخالی است که امکان نصب مستقیم روی تجهیزات محرک را فراهم می کند.
کاربرد: ماشین آلات بسته بندی ، میزهای چرخشی و بازوهای روباتیک.
۶. گیربکس هلیکال موازی
توضیحات: شفت های ورودی و خروجی به موازات یکدیگر ، طراحی جمع و جور و راندمان بالا.
کاربرد: پمپ ها ، کمپرسورها و تجهیزات فراوری مواد غذایی.
۷. گیربکس هلیکال با زاویه قائم
توضیحات: چرخ دنده های هلیکال با پیکربندی 90 درجه برای برنامه های با محدودیت فضا.
کاربرد: ماشین آلات کشاورزی ، تجهیزات نساجی و سیستم های انتقال.
معرفی :برای مشاهده بهترین برند مدل گیربکس شافت مستقیم ایتالیایی اینجارا کلیک کنید
مزایای گیربکس هلیکال (شافت مستقیم)
۱. کارایی بالا: برق به دلیل تعامل تدریجی دنده به حداقل می رسد.
۲. عملکرد آرام: کاهش سطح نویز در مقایسه با چرخ دنده های ساده یا مخروطی.
۳. ظرفیت بار بیشتر : تحمل گشتاور بالاتر و بارهای شعاعی
تنوع پذیری: مناسب برای طیف گسترده ای از کاربردهای صنعتی.
برنامه های کاربردی گیربکس هلیکال (شافت مستقیم)
جعبه دنده های هلیکال در صنایع مختلف از جمله:
تولید: نوار نقاله ، دستگاه های CNC و خطوط مونتاژ.
خودرو: انتقال ، سیستم های دیفرانسیل و فرمان برق.
معدن: خرد ، بیل مکانیکی و سیستم های انتقال مواد.
انرژی: توربین های بادی ، گیاهان هیدروالکتریک و واحدهای تولید برق.
پردازش مواد غذایی: میکسرها ، چرخ ها و ماشین های بسته بندی.
همچنان بخوانید...مهمترین تفاوت گیربکس هلیکال و حلزونی چیست؟
انتخاب گیربکس هیلکال مناسب
هنگام انتخاب گیربکس هلیکال، عوامل زیر را در نظر بگیرید:
الزامات گشتاور: اطمینان از اینکه جعبه دنده می تواند بار مورد نیاز را تحمل کند.
نسبت کاهش سرعت: گیربکس را با سرعت خروجی مورد نظر مطابقت دهید.
پیکربندی نصب: بین طرح های خطی، موازی یا زاویه قائمه را انتخاب کنید.
شرایط محیطی: عواملی مانند گرد و غبار و رطوبت را در نظر بگیرید.
نیازهای تعمیر و نگهداری: انتخاب گیربکس با دسترسی آسان برای سرویس دهی
نکات مربوط به نگهداری گیربکس های هلیکال
اطمینان از عملکرد بهینه و طول عمر:
به طور مرتب سطح روغن کاری را بررسی کرده و از روغن دنده مرغوب استفاده کنید.
چرخ دنده ها را برای سایش و سواستفاده بازرسی کنید.
کنترل برای تشخیص علائم اولیه خرابی ، لرزش و سطح سر و صدا
پیروی از دستورالعمل های تولید برای فواصل سرویس
کشف خواهیم کرد.

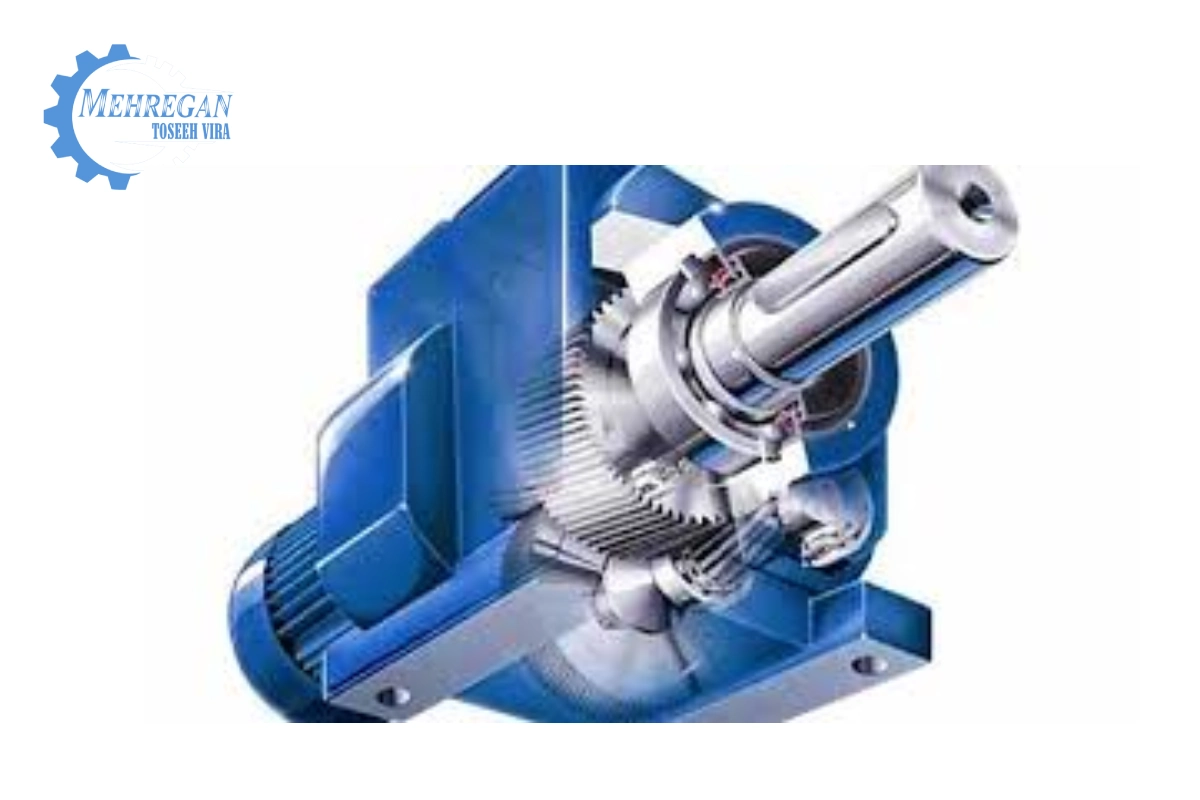

اجزای کلیدی یک گیربکس هلیکال
چرخ دنده های مارپیچ – دندان های زاویه دار برای درگیری نرم.
۲. شفت های ورودی و خروجی
انتقال کارامد قدرت با تراز مستقیم شافت.
۳. محفظه: از اجزای داخلی در برابر گرد و غبار و رطوبت محافظت می کند.
۴.یاتاقان: پشتیبانی شافت و کاهش اصطکاک.
۵. سیستم روغن کاری: عملکرد روان را تضمین می کند. همچنین از سایش جلوگیری می کند.
فرآیند انتقال نیرو
چرخش شافت ورودی : موتور، شافت ورودی را هدایت می کند.
۲. درگیری دنده: دندان های مارپیچ به تدریج درگیر حرکت می شوند. بنابراین، حرکت را منتقل می کنند.
۳. ازدیاد گشتاور: نسبت دنده، کاهش سرعت و افزایش گشتاور را تعیین می کند.
۴. تحویل خروجی: قدرت از طریق شافت خروجی تراز شده خارج می شود.
کاربردهای خاص در صنعت
۱. ساخت و اتوماسیون
دستگاه های CNC : عملکرد دقیق و درست.
انتقال سیستم ها: انتقال قدرت قابل اعتماد برای کار با مواد.
روباتیک : کنترل حرکت فشرده و کارآمد.
۲. خودرو و حمل و نقل
سیستم های انتقال : بهبود کارآیی سوخت و کاهش نویز.
وسایل نقلیه الکتریکی (EVS) : تحویل گشتاور بالا برای موتورهای برقی.
۳. معدن و ماشین آلات سنگین
بیل مکانیکی: بارها و شوکهای شدید را کنترل می کند.
صنعت سیمان : در کوره ها و آسیاب های سنگ زنی استفاده می شود.
۴. انرژی تجدید پذیر
توربین های بادی : حرکت با سرعت کم روتور به ورودی ژنراتور را به سرعت بالا را تبدیل می کند.
گیاهان هیدروالکتریک: انتقال قدرت کارآمد در توربین ها.
۵. صنعت غذا و نوشیدنی
میکسرها و آسیاب ها: طرح های بهداشتی ، مقاوم در برابر خوردگی.
دستگاه های بسته بندی: عملکرد درست برای تولید با سرعت بالا.
نوآوری در فناوری گیربکس هلیکال
۱. سیستم های گیربکس هوشمند
سنسورهای لرزش با تجزیه و تحلیل FFT
شمارش ذرات روغن برای تشخیص سایش
حس گرهای بی سیم دمایی
دوقلوهای دیجیتال برای نگهداری پیش بینی
- طرح های با راندمان بالا
پروفایل دندان نامتقارن: 5 ٪ بهره وری
بهینه سازی توپولوژیکی : 20 ٪ کاهش وزن
یاتاقان های ترکیبی : توپ های سرامیکی در رینگ های فولادی
طراحی های با راندمان بالا
مزایا:
کانال های خنک گر داخلی پیچیده
ساختارهای سبک وزن سفارشی
قابلیت های اولیه نمونه سازی سریع
مواد مورد استفاده:
– فولاد Maraging 18ni300
-آلیاژهای تیتانیوم TI-6AL-4V
– پلیمرهای تقویت شده فیبر کربن
۴. برنامه های بسیار دقیق
روباتیک پزشکی: دقت زاویه ای کمتر از ۱ دقیقه
درایوهای تلسکوپ: موقعیت یابی با دقت زیر میکرون
صنایع نیمه هادی: نسخه های سازگار با اتاق تمیز
دستورالعمل های نصب و راه اندازی
روشهای تراز
ابزارهای تراز لیزر برای تحمل <0.05 میلی متر
روش های جبران انبساط حرارتی
تکنیک های اصلاح تراز پایه نرم
۲. پروتکل های اجرا
روش بارگیری تدریجی 24 ساعته
-تغییر اولیه روغن بعد از 200 ساعت
ضبط پایه طیف ارتعاش
۳. اعتبار سنجی عملکرد
– آزمایش کارآیی با کنتورهای گشتاور
تصویربرداری حرارتی برای تشخیص نقطه داغ
تجزیه و تحلیل انتشار صوتی
تجزیه و تحلیل اقتصادی و هزینه های چرخه عمر
اجزای هزینه کل مالکیت (TCO) :
- خرید اولیه: 25 ٪
- نصب: 15 ٪
- مصرف انرژی: 40 ٪
- تعمیر و نگهداری: 15 ٪
- خرابی: 5 ٪
مثال محاسبه ROI:
– گیربکس حلزونی پیشرفته (15،000 دلار) در مقابل مدل استاندارد (10،000 دلار)
صرفه جویی انرژی: 3500 دلار در سال
– دوره بازگشت سرمایه: 1.4 سال
ملاحظات زیست محیطی
بهره وری انرژی : به انطباق ISO 50001 کمک می کند
آلودگی صوتی: تطبیق با محدودیت های OSHA 90DB
پایان عمر مفید: نرخ بازیافت 95 ٪
مواد خطرناک: رعایت مقررات REACH/ROHS
چشم انداز آینده (2025-2030)
- طرح های دنده با هوش مصنوعی: الگوریتم های تولیدی ایجاد اشکال جدید دندانه
- مواد خود ترمیم: ترمیم سایش مبتنی بر میکروکپسول
- انتقال برق بی سیم : حذف تماس مکانیکی
- روان گرهای نقطه کوانتومی: اصلاح سطح فعال
- چرخ دنده های چاپی 4D : هندسه های تطبیقی تغییر شکل
نتیجه گیری
گیربکس های هلیکال یا شافت مستقیم با تنظیمات شافت مستقیم برای صنایع بسیار مهم هستند. عملکرد درست ، دوام و تطبیق پذیری آنها باعث می شود آنها به یک انتخاب ارجح برای برنامه های مختلف تبدیل شوند.
با درک انواع مختلف و مزایای آنها ، می توانید جعبه دنده هلیکال مناسب را برای نیازهای خاص خود انتخاب کنید.
برای کسب اطلاعات بیشتر در مورد گیربکس های شافت مستقیم یا هلیکال یا یافتن بهترین راه حل برای برنامه خود ، میتوانید همین حالا با کارشناس متخصص ما به صورت رایگان تماس بگیرید و مشورت کنید.
